Ambient ACN-CL

Ambient Lockit ACN-CL

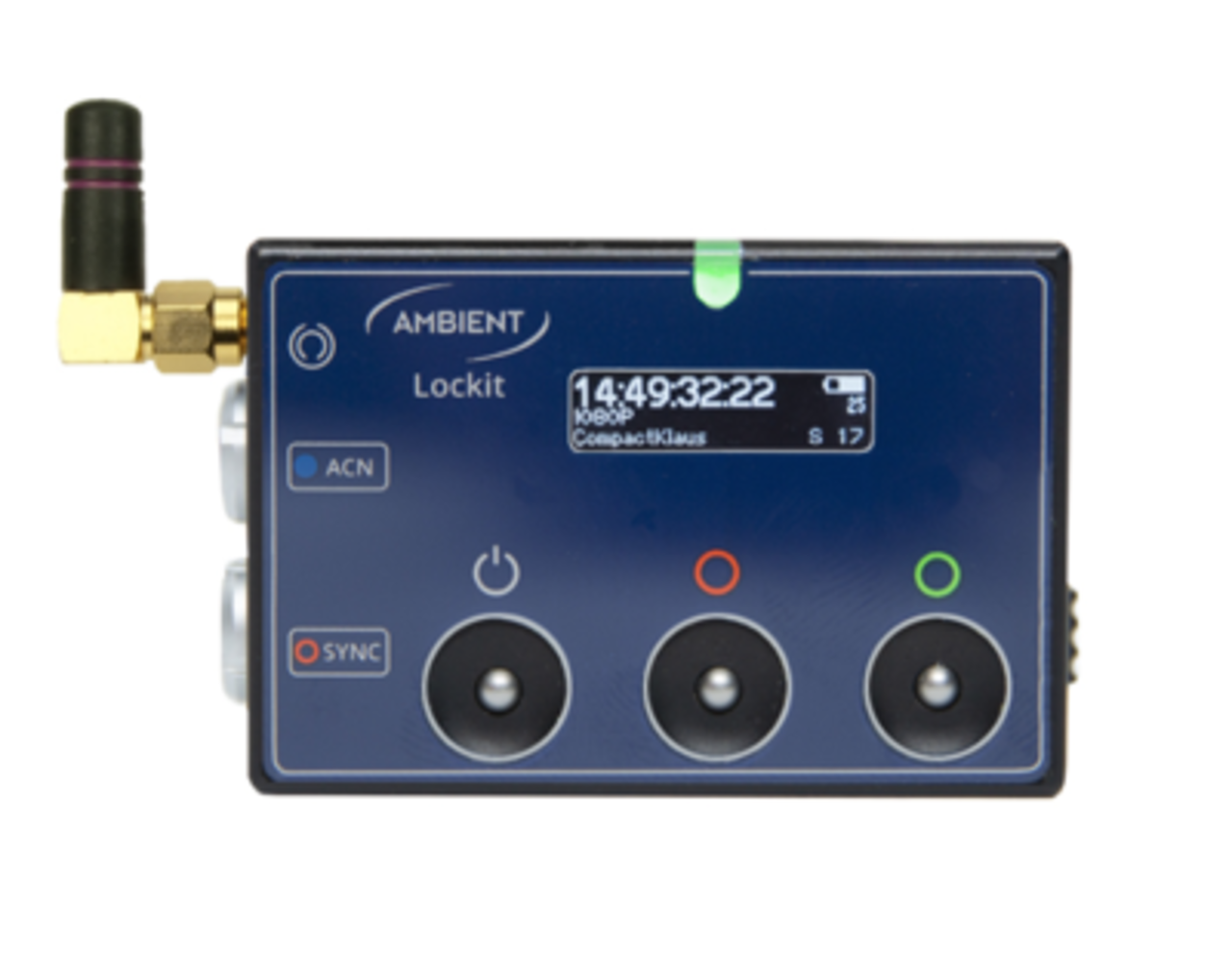

De Ambient Lockit ACN-CL (A80546) combineert een timecodegenerator met genlock en wordclock voor het synchroniseren van camera's en audiorecorders. Via het Ambient Communication Network (ACN) wisselt hij draadloos synchronisatiegegevens uit met andere Lockit-apparaten. Instellingen zijn rechtstreeks toegankelijk via de knoppen en het OLED-display.

Timecode en synchronisatie

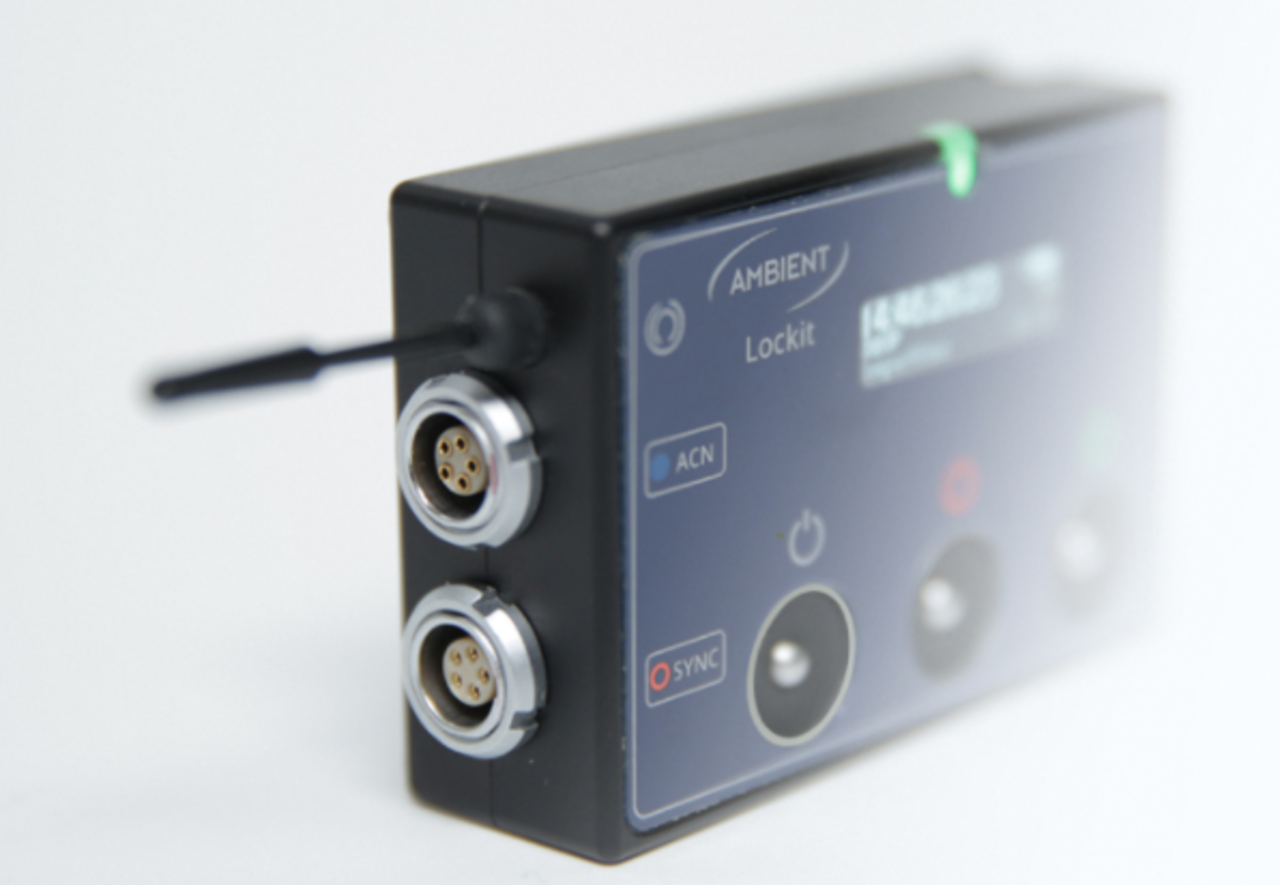

Timecode geeft opnamen een gemeenschappelijke tijdreferentie. Genlock en wordclock dienen voor het synchroniseren van respectievelijk camera's en digitale audioapparatuur. Welke verbindingen nodig zijn, hangt af van de ingangen en instellingen van de aangesloten apparatuur. De ACN-CL biedt hiervoor twee 5-polige, LEMO-compatibele aansluitingen: TC & Sync en TC & ACN.

ACN en C-Jam

ACN gebruikt een eigen 2,4GHz-netwerk met vijftien selecteerbare kanalen. Het netwerk wisselt onder andere tijdcode, framerate en userbits uit. Met Single Jam kun je apparaten eenmalig synchroniseren. In C-Jam-modus worden de klokken voortdurend onderling gesynchroniseerd; Ambient duidt dit aan als Zero Drift. De ACN-CL kan als C-Jam-master werken.

Een externe master en instelbare offset

In TX-modus kan een externe tijdcodebron het ACN-netwerk aansturen, bijvoorbeeld de LTC-uitgang van een audiorecorder of MIDI-timecode van een computer. De Lockit volgt de bron en geeft tijdcode en synchronisatie via ACN door.

Voor apparatuur met een bekende verwerkingsvertraging is een individuele TC- en sync-offset instelbaar. Die correctie geldt voor de bekabelde uitgangen; de Lockit zelf blijft met het ACN-netwerk gesynchroniseerd.

Voeding en bediening

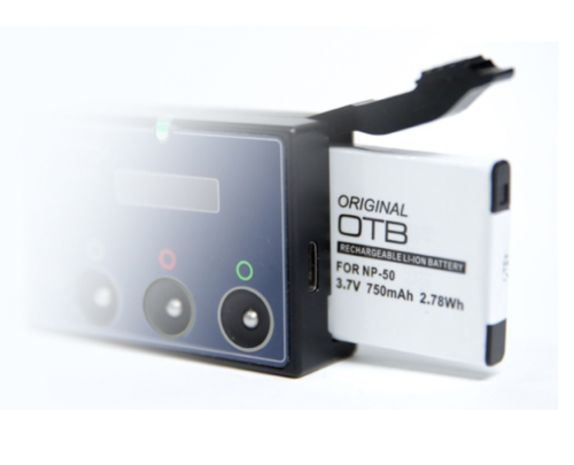

De verwisselbare NP-50 lithium-ionaccu biedt volgens Ambient circa 17 uur gebruiksduur met een 750mAh-accu. Via USB-C zijn externe voeding en laden tijdens gebruik mogelijk. Dezelfde aansluiting dient voor MIDI-timecode en verbinding met LockitToolbox. De ACN-CL heeft geen Bluetooth-afstandsbediening; daarvoor is de afzonderlijke LockitBT-uitvoering beschikbaar.

Specificaties

Inbegrepen en kabelkeuze

• Lockit ACN-CL
• NP-50-compatibele lithium-ionaccu
• USB-C-naar-USB-A-kabel
• Twee stukken Dual Lock-bevestigingstape

Kies de timecode- en synckabels op basis van het exacte cameramodel of de audiorecorder. Controleer hiervoor de aansluitingen en de officiële Ambient Timecode Cable Guide.
