BSRF AS-122

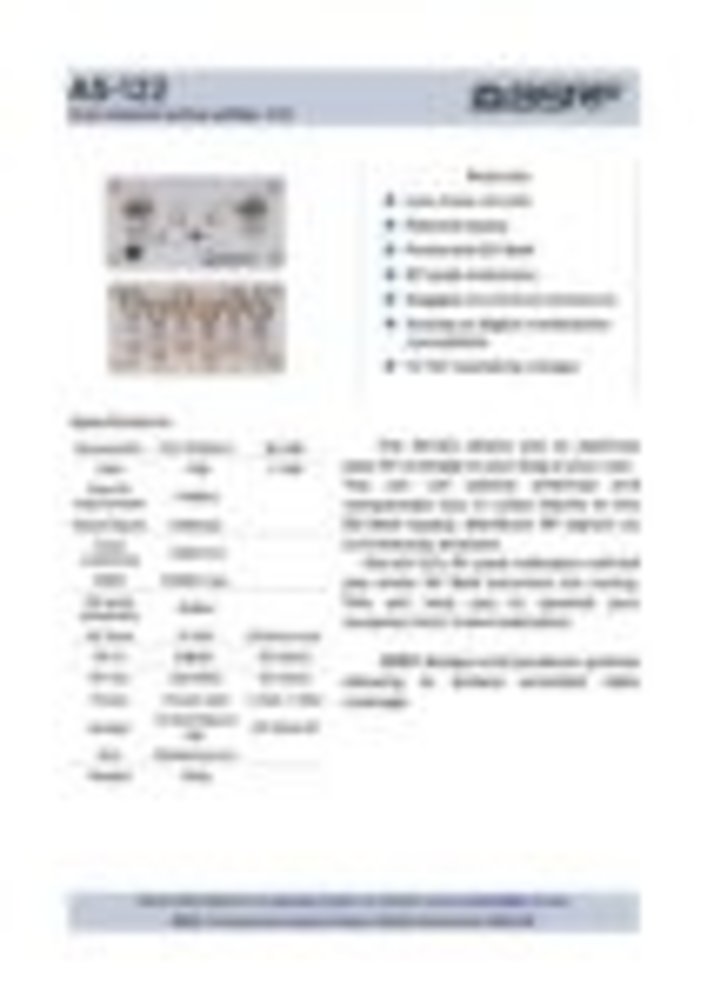

BSRF AS-122 actieve antennesplitter

De BSRF AS-122 verdeelt de signalen van twee antennes over maximaal zes diversity-ontvangers. Elk van de twee gescheiden RF-kanalen heeft één BNC-ingang en zes SMA-uitgangen. Iedere ontvanger wordt aangesloten op een A- en een B-uitgang, zodat het antennepaar door zes ontvangers kan worden gedeeld.

RF-verdeling en antennevoeding

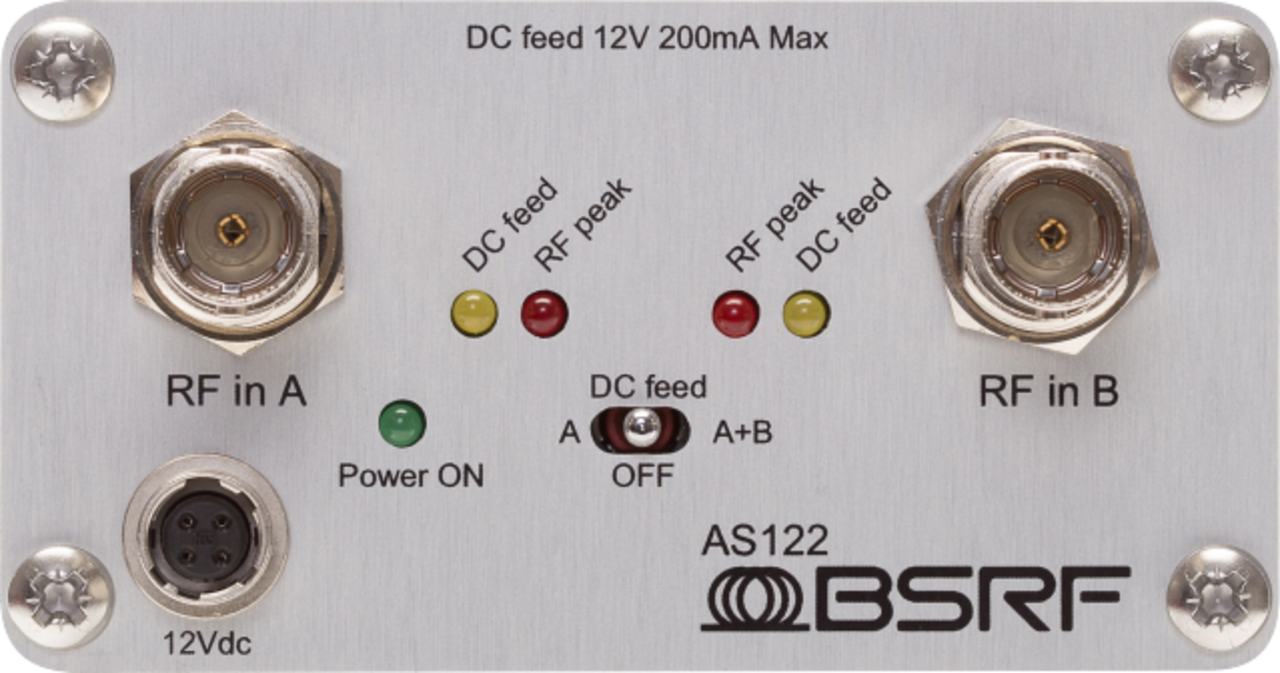

De gefilterde ingangen ondersteunen actieve en passieve antennes. Schakelbare, gereguleerde 12 V DC-feed voedt geschikte actieve antennes of antenneversterkers via de coaxkabel. Individuele stroombegrenzing beschermt deze voeding; RF-piekindicatoren waarschuwen voor een te hoog ingangsniveau.

Bij gebruik van actieve antennes dient de versterking om coaxverlies te compenseren. Onnodig veel versterking kan de antenneverdeler oversturen. De AS-122 zelf wordt extern gevoed via een vierpolige Hirose-aansluiting.

Belangrijkste kenmerken

• Twee onafhankelijke RF-paden met samen twaalf uitgangen.
• Geschikt voor analoge en digitale draadloze systemen binnen het werkgebied.
• Gefilterde ingangen en RF-piekindicatie.

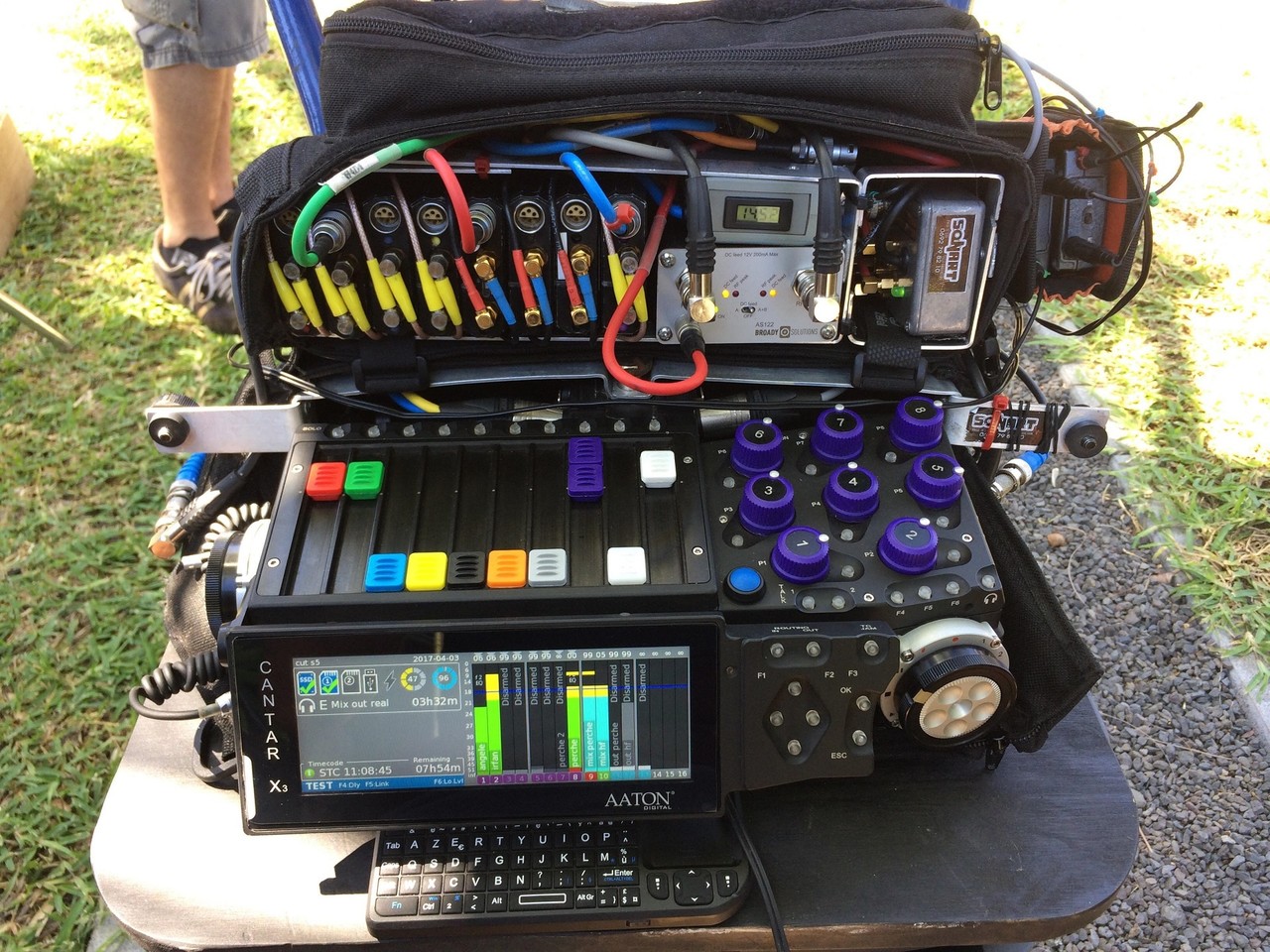

• Aluminium behuizing voor gebruik in audiotas of op geluidskar.

Specificaties

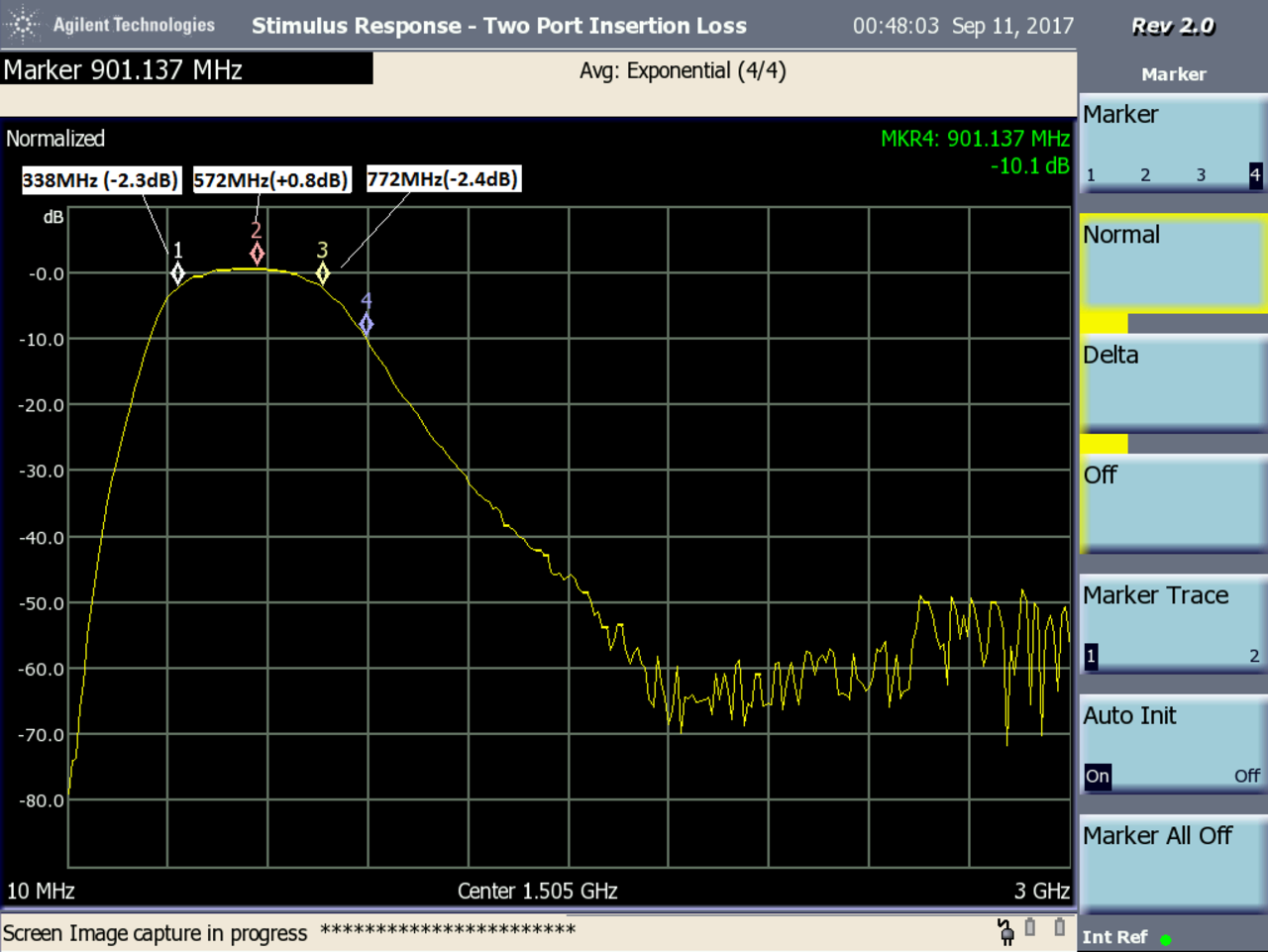

• Frequentiebereik: 340–770 MHz.
• Versterking: 0 dB ±1 dB.
• Ruisgetal: 1,5 dB.
• Isolatie tussen uitgangen: minimaal 15 dB.
• RF-ingangen: 2 × BNC, 50 Ω.

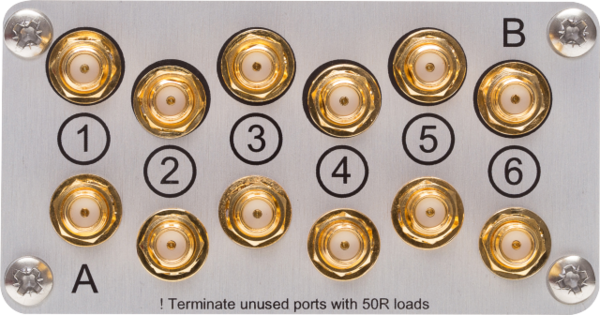

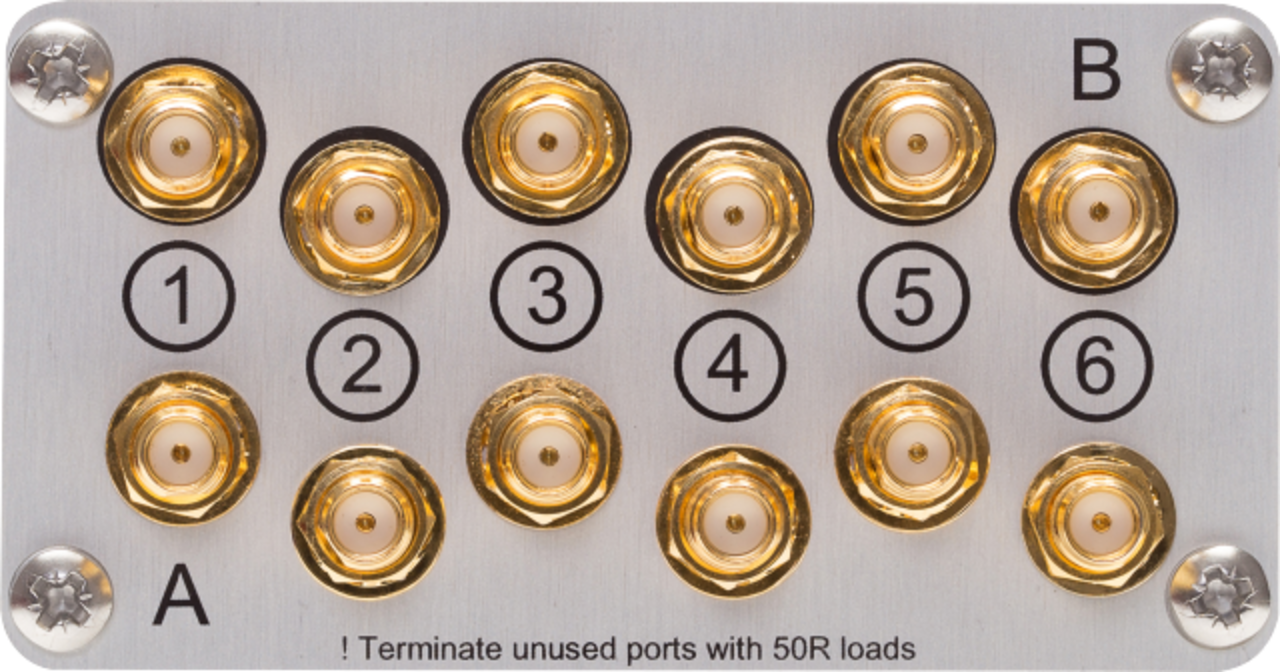

• RF-uitgangen: 2 × 6 SMA, 50 Ω.
• Antennevoeding: gereguleerd 12 V, maximaal 200 mA.
• Externe voeding: 12–17 V DC, Hirose 4-polig.
• Stroomverbruik zonder actieve antennes: 76 mA.
• Afmetingen: 88 × 84 × 44 mm; gewicht: 265 g.

Inbegrepen

• 1 × AS-122 actieve antennesplitter.
• 1 × roestvrijstalen draadclip voor montage in vier posities.

Aansluiten en alternatieven

Voor gebruik zijn een externe voeding, voedingskabel, twee antennes en passende BNC- en SMA-coaxkabels nodig. Sluit ongebruikte uitgangen af met 50 Ω SMA-afsluitweerstanden.

Bekijk ook de BSRF AS-62. Voor het selecteren of combineren van twee antenneparen is er de BSRF AS-84, met uitgangen voor maximaal vier diversity-ontvangers.
